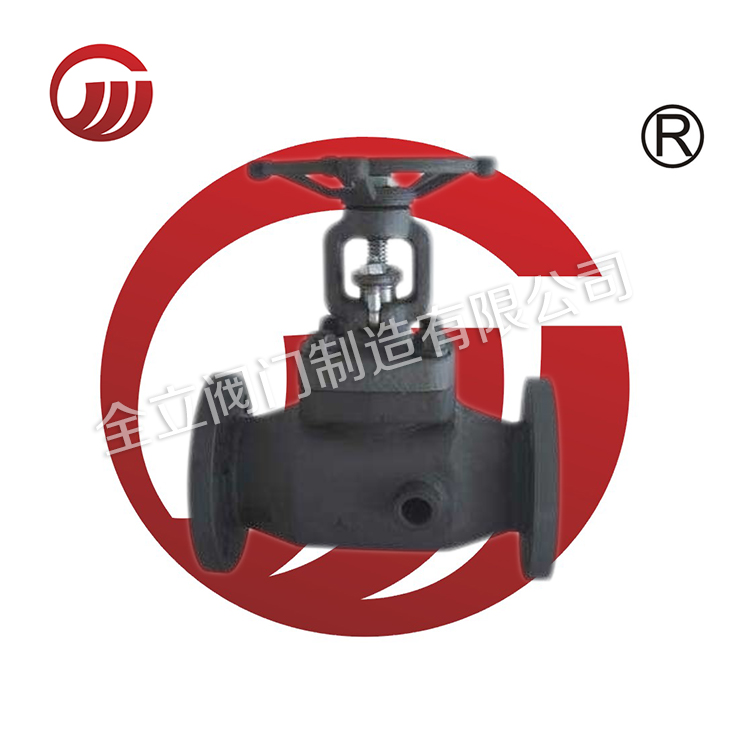

鍛鋼保溫夾套截止閥 BJ41H BJ41Y

發布日期：[2017-03-14] 點擊數：鍛鋼保溫夾套截止閥 BJ41H BJ41Y

鍛鋼保溫截止閥的介紹

鍛鋼保溫截止閥主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質，直通保溫截止閥適用于化工、化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。

鍛鋼保溫截止閥產品特點

1、結構簡單，制造和維修比較方便。

2、工作行程小，啟閉時間短。

3、密封性好，密封面間摩擦力小，壽命較長。

鍛鋼保溫截止閥結構圖

鍛鋼保溫截止閥標準材質明細表

序號	零件名稱	CS to ASTM	AS to ASTM	AS to ASTM
序號	零件名稱	Type A105	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	墊片	316夾柔性石墨+graphite		316夾柔性石墨 SS+PTFE
3	閥蓋螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
4	圓柱銷	A276 420
5	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
6	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	螺母	A194 2H	A194 4	A193 8	A193 8M
8	閥桿螺母
9	螺母	A194 2H	A194 4	A193 8	A193 8M
10	銘牌	SS
11	手輪	A197
12	填料壓板	A216 WCB		A351 Cf8
13	填料	Flexible Graphite		PTFE
14	閥蓋	A105	A276 304	A182 F304(L)	A182 F316(L)
15	閥桿	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
16	閥瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
適用介質		水、蒸氣、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29℃-425℃	-29℃-550℃	-29℃-180℃

注意：客戶需求的其他材質也可采用密封材料配對由客戶指定內代件代號決定。AS＝合金鋼；SS＝不銹鋼

尺寸和重量　

NPS		1/2	3/4	1	1　1/4	1　1/2	2
L(RF) L1 (BW)	900-1500Lb	216	229	254	279	305	371
L(RF) L1 (BW)	900-1500Lb	216	229	254	279	305	368
H(OPEN)		207	207	240	258	330	355
W		125	125	160	160	180	200
2-G		3/8	3/8	3/8	1/2	1/2	1/2

標準材質明細表　

序號	零件名稱	CS to ASTM	AS to ASTM	AS to ASTM
序號	零件名稱	Type A105	Type A182 F22	Type F304(L)	Type F316(L)
1	閥體	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	閥瓣	A276 420	A276 304	A276 304(L)	A276 F316(L)
3	閥桿	A182F6	A182 F304	A182 F304(L)	A182 F316(L)
4	密封座	A105	A182 F304	A182 F304(L)	F316
5	密封環	A182 f304(L)			A182 F316(L)
6	閥蓋	A105	A82 F22	A182 F304(L)	A182 F316(L)
7	圓柱銷	A276 420		A276 304
8	墊圈	A105
9	提升螺母	A1942H		A182　F304
10	填料	不銹鋼+柔性石墨		PTFE
11	填料壓套	A276 420		A182 F304
12	填料壓板	A216 WCB		A351 Cf8
13	活節螺栓	A193 B7	A193 B16	A193 B8	A194 B8M
14	螺母	A193 2H	A194 4	A193 8	A194 8M
15	閥桿螺母	A276410
16	手輪	A197
17	銘牌	SS
18	螺母	柔性石墨		PTFE
適用介質		水、蒸氣、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29℃-425℃	-29℃-550℃	-29℃-180℃

尺寸和重量　

NPS		1/2	3/4	1	1　1/4	1　1/2	2
L(RF) L1 (BW)	900-1500Lb	216	229	254	279	305	368
L(RF) L1 (BW)	2500Lb	264	273	308	349	384	451
H(OPEN)	900lb-1500lb	318	318	318	398	408	524
H(OPEN)	2500lb	333	333	333	410	420	524
W		160	160	180	200	250	280
2-G		3/8	3/8	3/8	1/2	1/2	1/2

全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.zjhulan.com】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
